Cara Menghitung Menggunakan Jangka Sorong

Infokekinian.com – Sobat kekinian, apakah kamu sudah tau tentang bagaimana cara menghitung menggunakan jangka sorong? Jika belum, yuk simak artikel ini hingga selesai.

Ada berbagai jenis alat ukur di dunia ini, jangka sorong adalah salah satunya. Lantas, apa sebenarnya jangka sorong, dan apa yang membedakannya dengan alat ukur jenis lain?

Jangka sorong adalah alat ukur yang dapat mengukur secara akurat panjang atau tebal suatu benda hingga 0,1 mm.

Sejarah Jangka Sorong

Dengan tingkat keakuratannya, caliper jelas berguna untuk mengukur benda berukuran lebih kecil. Tapi bagaimana kamu membacanya? Tentu saja, membacanya tidak seperti membaca penggaris atau penggaris biasa.

Hal ini disebabkan kegunaan alat tersebut dalam mengukur ketebalan suatu benda dan panjang ketebalan benda, serta mengukur panjang dan ketebalan benda tersebut.

Sebelum mempelajari lebih dalam cara membaca caliper, sejarah singkat caliper, serta berbagai jenis dan bagian kerangka yang membentuk caliper.

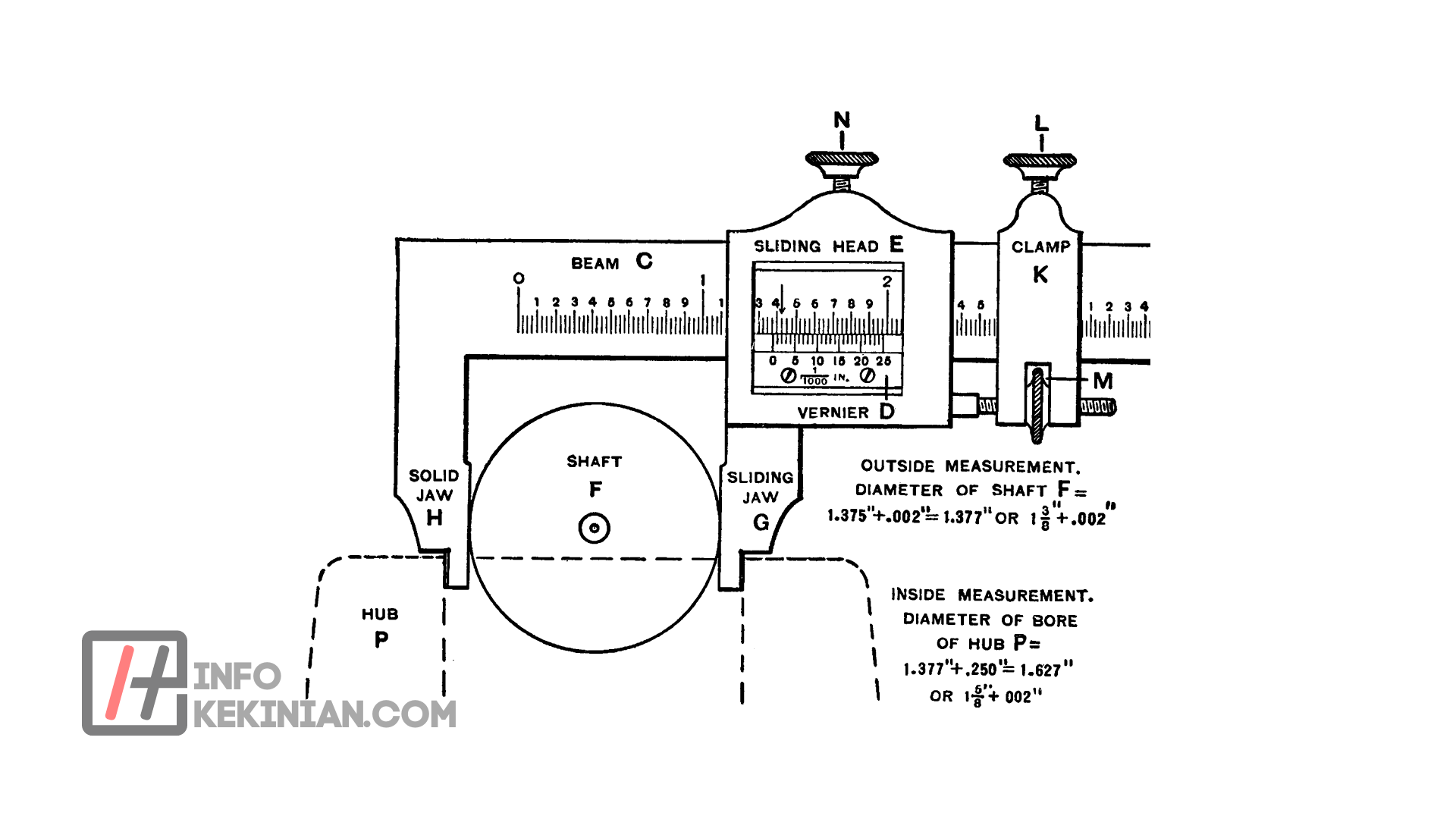

Sejarah Jangka Sorong

jangka sorong juga dikenal sebagai Calliper Vernier, dan ditemukan pada tahun 1851 oleh Joseph R. Brown.

Alat tersebut adalah yang pertama di dunia yang dapat mengukur secara tepat ukuran suatu benda dan dijual dengan harga yang wajar kepada masinis biasa.

jangka sorong ini memiliki skala utama dengan rahang, dengan rahang jangka sorong terletak di salah satu ujungnya. Sementara itu, rahang yang mengandung sisik vernier bergerak di atas skala utama.

Jika kedua rahang bersentuhan, angka nol dari skala Vernier dan skala utama harus bertepatan. Jika dua nol tidak dapat bertepatan, kesalahan nol positif atau negatif akan terjadi.

Jenis-Jenis Jangka Sorong

Saat melihat pembacaan skala, ada dua jenis jangka sorong. Kedua jenis jangka sorong dijelaskan di bawah ini:

Jangka Sorong Analog (Jangka Sorong Manual)

Jenis caliper inilah yang biasa terlihat saat guru memberikan contoh caliper di kelas. jangka sorong analog ini tidak memiliki pengukur digital yang dapat digunakan untuk mengukur suatu benda.

Karena pengukurannya dilakukan secara manual, maka jangka sorong disebut juga dengan jangka sorong manual.

Jangka Sorong Digital

jangka sorong digital adalah yang kedua. Tentu saja jangka sorong ini modern karena perhitungannya menggunakan metode modern.

Jangka Sorong Digital

Dibandingkan dengan jangka sorong manual, jangka sorong digital sangat langka di sekolah. Alat ukur ini memiliki ukuran digital yang berguna untuk mengukur suatu benda.

Jangka sorong digital juga lebih praktis dan mudah digunakan karena dapat mengukur suatu benda secara otomatis. Nanti di bagian digital, akan muncul angka yang menunjukkan panjang benda.

Bagian-Bagian Kerangka Penyusun Jangka Sorong

jangka sorong dilengkapi dengan beberapa bagian yang masing-masing memiliki tujuan tertentu agar dapat menjalankan fungsinya dengan baik.

Secara default, alat ukur yang satu ini memiliki enam bagian penting. Apa sebenarnya mereka? Inilah debat untuk kamu:

Pengunci

Komponen pertama jangka sorong adalah kunci. Apa tujuan dari mekanisme penguncian? Tujuannya adalah untuk menjaga beberapa bagian yang bergerak pada tempatnya saat proses pengukuran berlangsung.

Sebagai contoh, pertimbangkan Probe Kedalaman dan rahang. Kunci ini memungkinkan perhitungan yang lebih tepat.

Rahang Luar

Rahang luar adalah bagian selanjutnya yang dimiliki. Rahang luar tampaknya terdiri dari dua bagian: rahang tetap dan rahang geser. Jadi, apa tujuan dari rahang luar?

Fungsi rahang luar adalah untuk mengukur diameter dalam atau sisi dalam suatu benda. Misalnya untuk mengukur diameter lubang atau diameter hasil pengeboran, antara lain. Kehadiran rahang luar akan memudahkan pengukuran diameter dalam.

Rahang Dalam

Rahang bagian dalam datang berikutnya. Hal yang sama berlaku untuk dua bagian yang disebutkan sebelumnya.

Rahang bagian dalam juga sangat penting dalam pembacaan jangka sorong. Rahang dalam, seperti rahang luar, terdiri dari dua bagian: rahang geser dan rahang tetap.

Rahang luar berguna untuk mengukur diameter atau sisi luar suatu benda. Misalnya, ketebalan, lebar, atau diameter luar suatu benda kerja, dan sebagainya.

Skala Utama (Dalam Cm dan Inci)

Skala utama jangka sorong adalah dalam bentuk cm (sentimeter) dan inci. Sedangkan satuan cm (sentimeter) berguna untuk menyatakan ukuran utama, biasanya disebut sebagai skala metrik.

Sementara itu, satuan inci dapat digunakan untuk menyatakan ukuran utama dalam inci. Skala imperial digunakan untuk mengukur dengan satuan ini.

Skala Nonius (Vernier)

jangka sorong memiliki skala nonius (vernier) selain skala utama. Skala satu-of-a-kind ini dalam milimeter dan dapat digunakan untuk mengukur pecahan dalam mm (milimeter).

Vernier adalah nama lain untuk skala nonius. Nama ini untuk menghormati Piere Vernier, seorang insinyur Prancis yang menemukan skala nonius.

Nah, panjang yang dimiliki skala 10 nonius adalah 9 mm. Satu bagian skala nonius (jarak antara dua garis skala nonius yang berdekatan) sama dengan 0,9 mm. Garis skala untuk ukuran inci terletak di bagian atas.

Depth Probe (Pengukur Kedalaman)

Akhirnya, ada pengukur kedalaman, juga dikenal sebagai Probe Kedalaman. Komponen tunggal ini terletak di ujung caliper. Fungsi Depth Probe adalah untuk mengukur kedalaman suatu objek.

Cara Menggunakan Jangka Sorong

Cara Menggunakan Jangka Sorong

Untuk menggunakan caliper, kamu harus melakukan beberapa hal, seperti yang dijelaskan di bawah ini:

  1. Geser rahang dan kendurkan baut pengunci. Periksa apakah rahang geser berfungsi dengan baik. Juga, pastikan rahang tertutup menunjukkan nol.
  2. Bersihkan permukaan benda dan permukaan rahang untuk memastikan tidak ada benda yang menempel dan menyebabkan pengukuran menjadi tidak stabil.
  3. Tutup rahang geser di sekitar objek yang diukur. Membaca pada skala utama dan skala kecil akan membuahkan hasil.
  4. Jika kamu ingin mengetahui diameter dalam suatu benda, kamu harus menggunakan rahang atas kamu. Tutup rahang atas kemudian letakkan benda yang akan diukur.
  5. Tarik rahang geser hingga kedua rahang saling menempel, lalu tekan bagian dalam benda. Juga, pastikan bahwa dinding bagian dalam objek tegak lurus terhadap skala (objek tidak boleh dimiringkan).

Cara Membaca Jangka Sorong

Cara membaca jangka sorong tidak sama dengan membaca alat ukur lainnya, seperti penggaris standar. Saat membaca jangka sorong, dua skala harus diperhatikan: skala utama dan skala nonius.

Tangga nada utama terdiri dari beberapa deret angka yang dimulai dari 0, 1, 2, 3, 4, 5 cm, dan seterusnya.

Sementara itu, skala utama dalam inci berada di atasnya (seperti pada penggaris). Sedangkan tangga nada nonius adalah bagian yang dapat digeser. Bagian ini menggambarkan satuan 0,1 mm.

Contoh Cara Membaca Janga Sorong

Kamu dapat melihat contoh gambar yang akan disajikan di bawah ini untuk lebih memahaminya:

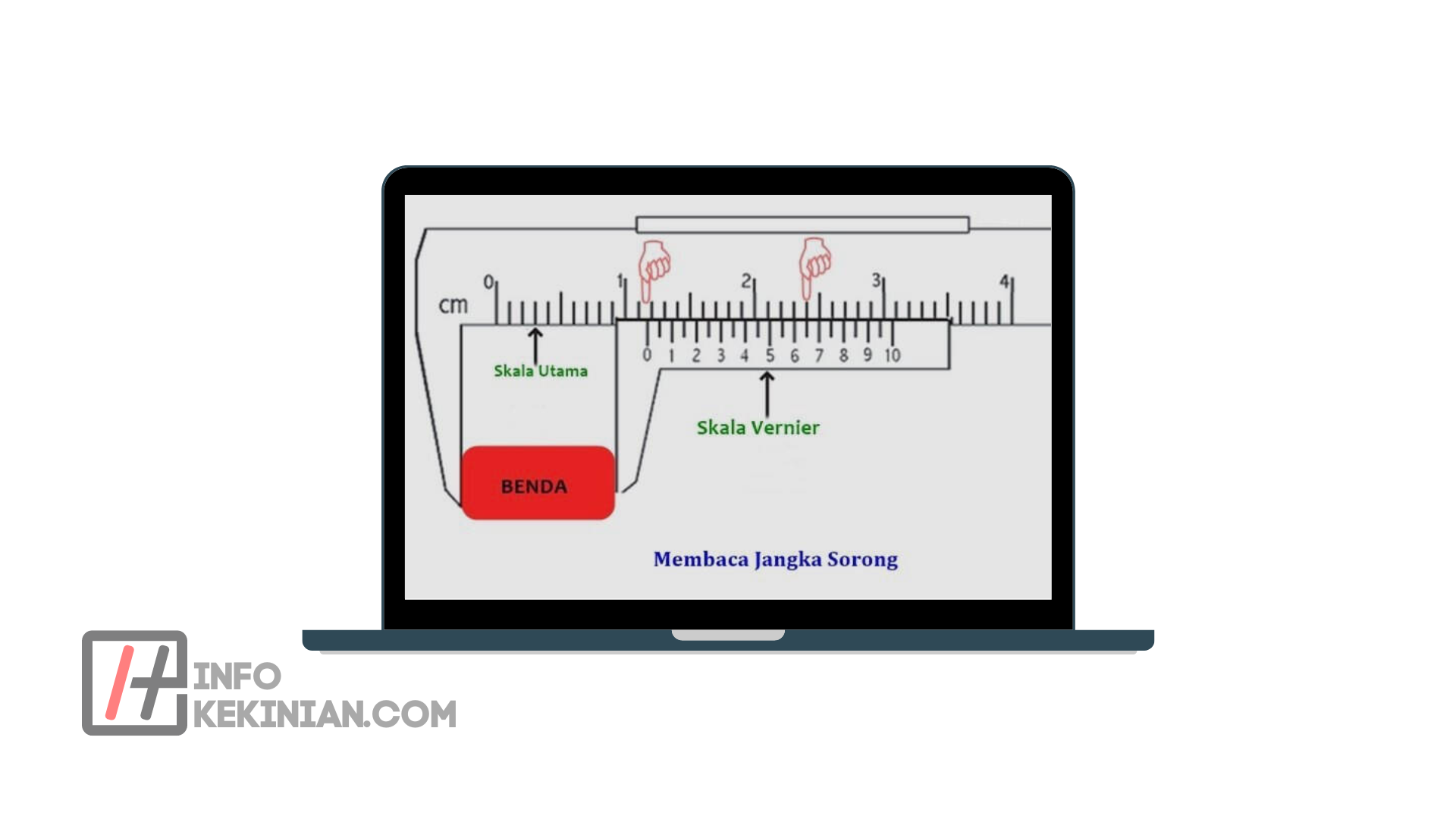

Contoh Cara Membaca Janga Sorong

Ketebalan objek (ditunjukkan dengan warna merah) akan diukur dengan jangka sorong pada gambar.

Untuk menentukan ketebalan benda merah, periksa angka-angka pada skala utama. Kemudian, amati bagian garis yang ada pada skala utama dan dekat dengan angka pada skala nonius.

Bagian tersebut tampaknya berukuran 1,1 cm atau 1 cm lebih dari 1 mm, atau bisa juga 11 mm. Jika demikian halnya, periksalah dua garis skala pada skala utama dan skala nonius yang sejajar, bertepatan, atau paling lurus.

Angka 6 dan 7 terletak pada dua garis skala. Ini berarti bahwa skala menunjukkan ukuran 0,65 mm. kamu sekarang dapat menemukan dua angka pada skala yang berbeda.

Jadi, bagaimana kamu menghitung ukuran benda merah? Caranya adalah dengan menjumlahkan dua angka yang didapat, 11 mm pada skala utama dan 0,65 mm pada skala nonius.

11mm ditambah 0,65mm sama dengan 11,65mm

Hasilnya, benda merah yang kamu ukur memiliki ukuran 11,65 mm atau 1,165 cm.

Kesimpulan

Itulah sedikit informasi mengenai cara menghitung menggunakan jangka sorong yang merupakan alat ukur yang memiliki banyak manfaat yang berguna untuk mengukur beragam benda yang tidak bisa diukur menggunakan penggaris atau mistar pada umumnya.

Untuk menggunakannya, kamu tidak boleh sembarangan untuk membacanya, terlebih Infokekinian telah menjelaskan beberapa langlah yang harus kamu lakukan saat menggunakan jangka sorong.
